Kontrolliert Rettungswege sichern: Die Rauchschürze RSV-180-XL schützt dank eines temperaturbeständigen und nicht-brennbaren Glasgewebes Raumabschnitte und Gebäude zuverlässig vor Rauch und Feuer.
Der RSV-180-XL besitzt einen intuitiven Aufbau und ist schnell und einfach installierbar. Dadurch reduzieren sich Zeit- und Installationsaufwand erheblich. Das wirkt sich positiv auf die Installationskosten aus.
Befehle der Auslöseeinheit werden über das Motorkontrollmodul an das Vorhangsystem weitergeleitet, sodass es zur Auslösung kommt. Bei Auslösung rollt das Vorhangsystem nach dem Gravity-Fail-Save-Prinzip ab, d. h. Abrollung durch Schwerkraft. Dieses Prinzip garantiert eine zuverlässige Funktion auch in Ausnahmefällen.

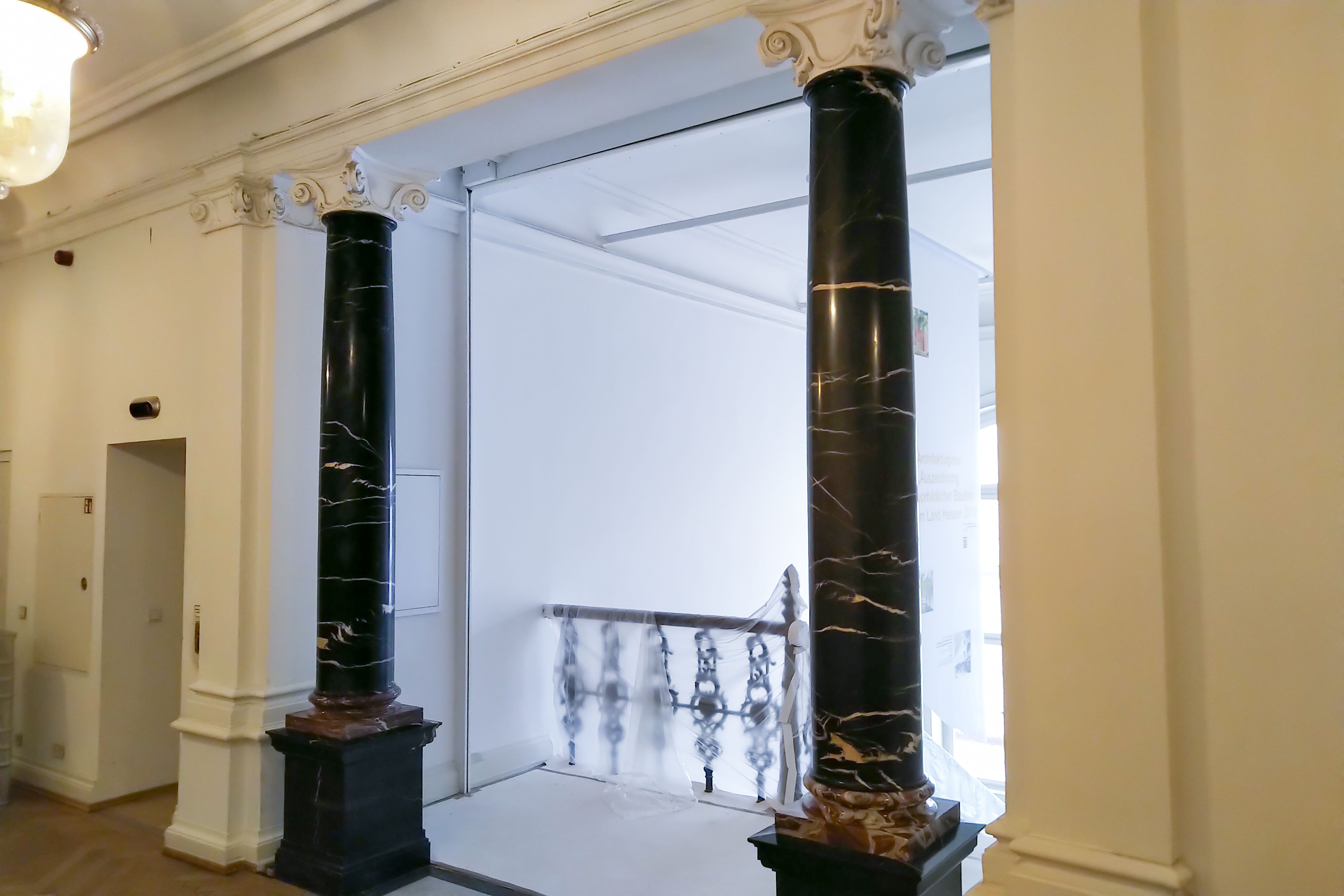

Unsere Rauchschürzen wurden so konzipiert, dass sie beinahe unsichtbar in bestehende Raumkonzepte integrierbar sind. Auf Wunsch beschichten wir das Vorhangsystem in eine bestimmte Farbe. Dank eines modernen Pulverbeschichtungsverfahrens ist es möglich, unsere Rauchschürzen in nahezu alle RAL-, DB- und Sonderfarben zu beschichten.
Vorteile auf einen Blick:
| Matchcode | RSV-180-XL |
| Artikelname | Rauchschürze Smoke PROtec RSV-180-XL |
| Artikelnummer | RSV 52020 |
| Klassifizierung | EN 12101-1, ASB 3, D120 (ausfallsicher) 120 Minuten bei 600 ºC |
| Gewebe | Einseitig PU-beschichtetes Glasgewebe für Rauchschürzen, 590 g/m2, Farbe grau, nicht brennbar nach DIN 4102-1, A2, rauchdicht, geprüft nach den Prüfverfahren gemäß DIN EN 1634-3. |
| Abrollung | Die Rauchschürze rollt durch Schwerkraft ab (gravity fail safe) |
| Aufrollung | Über Planetengetriebemotor, 24 V DC, 3 A mit elektronischer Lastabschaltung, max. Drehmoment 4 Nm, integriert in der Wickelwelle der Rauchschürze |
| Systemmontage | Decken- o. Wandmontage der Rauchschürze mit geeignetem, zugelassenem Befestigungsmaterial |
| Systemgröße | max. 6 x 3 m (BxH) |
| Gehäuse | Verzinktes Stahlblech 1 mm pulverbeschichtet RAL 7035; Einfachroller 150 x 180 mm |
| Abschlussprofil | Stahlblech 1 mm pulverbeschichtet RAL 7035 mit integriertem Rundstahl in Gewebetasche zum energiefreien Abrollen der Rauchschürze |
| Gehäuseart | Stahlblech |
| Farbe | RAL 7035 |
| Artikelnr. | Matchcode | |
|---|---|---|
| A3 2064 | RM 3000 FSV | |
| A3 2178 | HE 087 Gelb FSV | |
| ST4 3170 | SHEV 3 RSV | |
| ST4 3171 | SHEV 6 RSV | |
| ST4 3422 | M-SHEV-24-RSV | |
| ST4 3423 | M-SHEV-12-RSV |
Rauchschürze RSV-180-XL
Smoke PROtec EN 12101-1, ASB 3, D120 (ausfallsicher) 120 Minuten bei 600 ºC
Max. Systemgröße Smoke PROtec: Breite = 30 m, Abrolllänge = 6 m (auf Anfrage)
Max. Größe Smoke PROtec RSV-180-XL: Breite = 6 m, Abrolllänge = 3 m
Kastenlänge: ___ mm
Lichte Breite: ___ mm
Gesamthöhe: ___ mm
Abrolllänge / Lichte Höhe: ___ mm
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Rauchschürze Smoke PROtec RSV-180-XL
Artikelnummer: RSV 52020
